Magnet-Halterung für Lasermodul 16mm

99,90 €*

inkl. MwSt. Versandkostenfrei ab 100 Euro Warenwert in der EU

Sofort verfügbar, Lieferzeit: 1-2 Tage

Produktnummer: 70161090

Produktinformationen "Magnet-Halterung für Lasermodul 16mm"

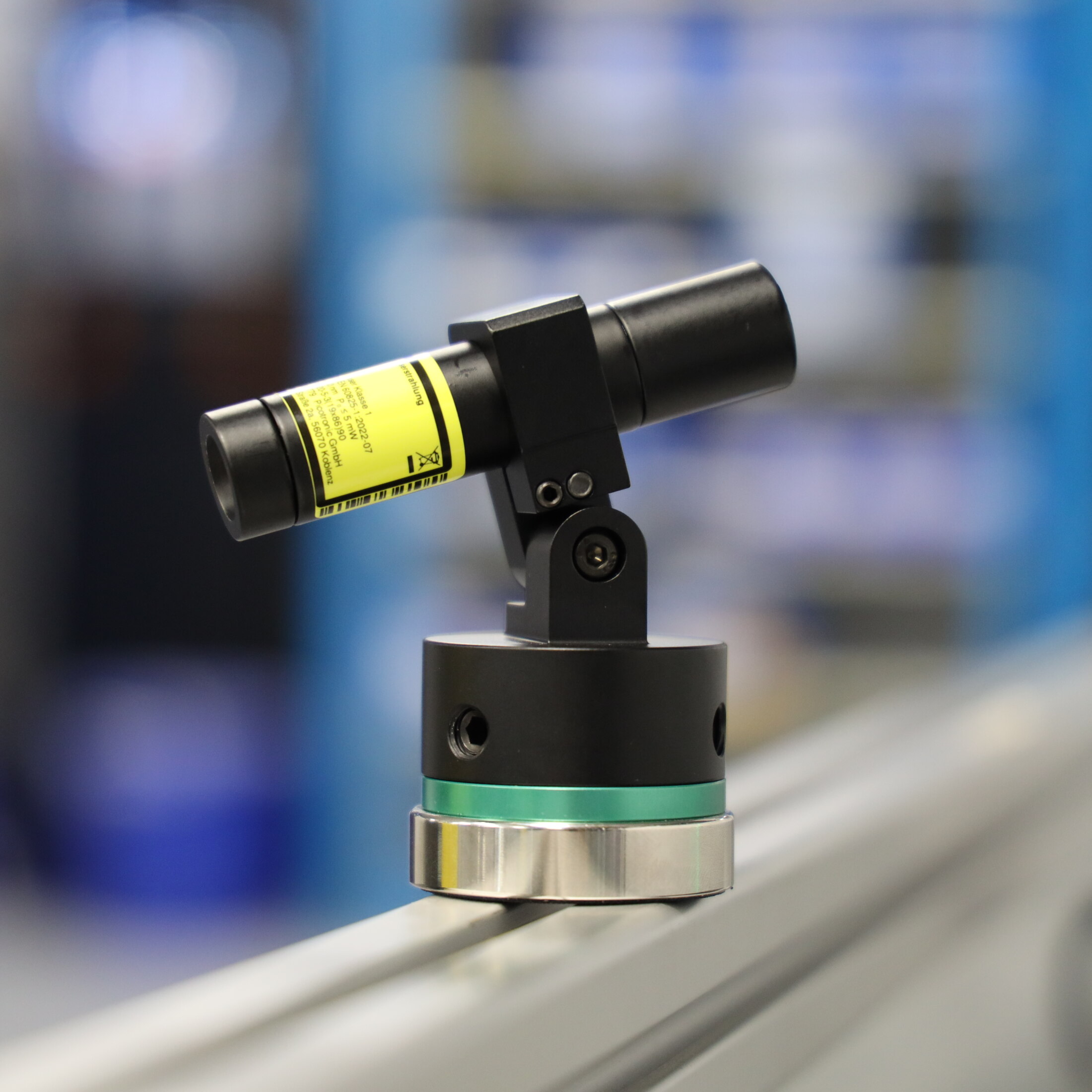

16mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 16mm

Professionelle Magnet-Halterung in Industriequalität für Lasermodule mit einem Durchmesser von 16mm. Die Halterung ist in allen Freiheitsgraden einstellbar. Der magnetische Standfuß erlaubt eine schnelle und unkomplizierte Befestigung auf allen ferromagnetischen Materialien, Oberflächen und Blechen wie z.B. an Maschinen, Sägen, Estrichfräsen, Fliesenschneidern, Bohrmaschinen, Werkzeugen, usw. Die Haltekraft beträgt 65 kg und die Magnethalterung ist nur mit sehr großer Kraft überhaupt wieder von der Oberfläche zu entfernen. Die Gesamthöhe dieser Halterung beträgt 86 mm. Die Magnethalterung verfügt über eine fest aufgeklebte Gummibeschichtung auf der Unterseite welche ein Verrutschen des Magnetfußes sicher verhindert, dies auch bei sehr starken Vibrationen an der Maschine.

Halterung für Lasermodule mit Durchmesser 16mm.
Befestigung: Magnetischer Standfuß
Das Lasermodul wird mit einer Klemmschraube in der Halterung fixiert. Der farbige Standfuß wird mit Hilfe von drei Inbusschrauben mit dem Mount verbunden.
Material: Aluminium; Farbe: Schwarz
Hochwertige Halterung für industrielle Anwendungen

Stammdaten

EAN: 4055132022242
Warentarifnummer: 90139080000

Technische Daten

Betriebstemperatur: -20°C - 50 °C
Lagertemperatur: -50°C - 70 °C

Optische Parameter

LB Schutzwerte: 3

Elektrische Parameter

Betriebsspannung: max 0 V DC

Mechanische Parameter

Material: Aluminium
Gehäusefarbe: schwarz
Gewicht: 288 g

Mount Parameter

Gesamthöhe (h1): 86 mm
Höhe bis Laserachse (h2): 74 mm
Höhe des Fusses (h3): 37 mm
Durchmesser Halterung (d1): Ø 16 mm
Durchmesser Fuss (d2): Ø 48 mm
Breite der Halterung (b): 26 mm
Höhe der Halterung (g): 50 mm
Höhe des Kopfes (k): 50 mm
Tiefe der Halterung (t): 15 mm
Drehwinkel alpha: 360 °
Drehwinkel beta: ± 90 °
