Halterung für Lasermodul 16mm

72,90 €*

Sofort verfügbar, Lieferzeit: 1-2 Tage

Produktnummer: 70112504

Produktinformationen "Halterung für Lasermodul 16mm"

Ø16mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 16mm

Hochwertige Halterung in Industriequalität für Lasermodule mit einem Durchmesser von 16mm. Die Halterung ist in allen Freiheitsgraden einstellbar. Als Befestigungsmöglichkeit befinden sich im Standfuß drei Gewinde M5x0.8 und zusätzlich 4 Durchgangslöcher. Die Gesamthöhe der Halterung beträgt 75 mm.

Halterung für Lasermodule mit Durchmesser 16mm.
Befestigung: Drei Innengewinde im Standfuß M5x0.8; Vier Durchgangslöcher im Standfuß Ø4,2mm
Das Lasermodul wird mit einer Klemmschraube in der Halterung fixiert. Der farbige Standfuß wird mit Hilfe von drei Inbusschrauben mit dem Mount verbunden.
Material: Aluminium; Farbe: Schwarz
Hochwertige Halterung für industrielle Anwendungen.

Stammdaten

EAN: 4260129042404
Warentarifnummer: 90139080000

Technische Daten

Betriebstemperatur: -20°C - 50 °C
Lagertemperatur: -50°C - 70 °C

Mechanische Parameter

Abmaße: Ø45x75 mm
Material: Aluminium
Gehäusefarbe: schwarz
Gewicht: 136,5 g

Mount Parameter

Gesamthöhe (h1): 75 mm
Höhe bis Laserachse (h2): 60 mm
Höhe des Fusses (h3): 25 mm
Durchmesser Halterung (d1): Ø 16 mm
Durchmesser Fuss (d2): Ø 45 mm
Breite der Halterung (b): 26 mm
Höhe der Halterung (g): 50 mm
Höhe des Kopfes (k): 50 mm
Tiefe der Halterung (t): 15 mm
Drehwinkel alpha: 360 °
Drehwinkel beta: ± 90 °

Passende Artikel

Linienlaser, grün, 520 nm, 60 °, 10 mW, 24 V DC, Ø16x55 mm, Laserklasse 1M, Fokus fixed (3000mm), Kabellänge 1.000 mm, CON-M12
Linienlaser, grün, 520nm,10mW, 3V, 16x55mm, Fokus 3m, Öffnungswinkel 60°, Laser Klasse 1M, mit M12-Stecker, IP67 DOE Laser, rot, 635 nm, 5 mW, 24 V DC, Ø16x65 mm, Laserklasse 2M, Fokus einstellbar, Kabellänge 300 mm, CON-M12
Linienlaser, rot, 650 nm, 60 °, 35 mW, 5 V DC, Ø15x60 mm, Laserklasse 3R, Fokus fixed (35mm), Kabellänge 200 mm
Fokussierbarer Linienlaser, rot, 650nm, 35mW, 60°, Laser Klasse 3R, 5V DC, 15x60mm, gleichmäßige Linienverteilung, Powell Linse, TTL 0-5V DOE Laser, rot, 635 nm, 5 mW, 24 V DC, Ø16x65 mm, Laserklasse 1, Fokus einstellbar, Kabellänge 300 mm
DOE Laser, rot, 635 nm, 10 mW, 24 V DC, Ø16x62 mm, Laserklasse 2M, Fokus einstellbar, Kabellänge 300 mm
DOE Laser, rot, 635 nm, 25 °, 10 mW, 24 V DC, Ø16x62 mm, Laserklasse 2M, Fokus einstellbar, Kabellänge 300 mm, 2.1 mm DC socket (+pole inner)
Linienlaser, grün, 520 nm, 60 °, 10 mW, 24 V DC, Ø16x55 mm, Laserklasse 1M, Fokus fixed (3000mm), Kabellänge 1.000 mm
Linienlaser, grün, 520nm, 10mW, 3V, 16x55mm, Fokus 3m, Öffnungswinkel 60°, Laser Klasse 1M, IP67

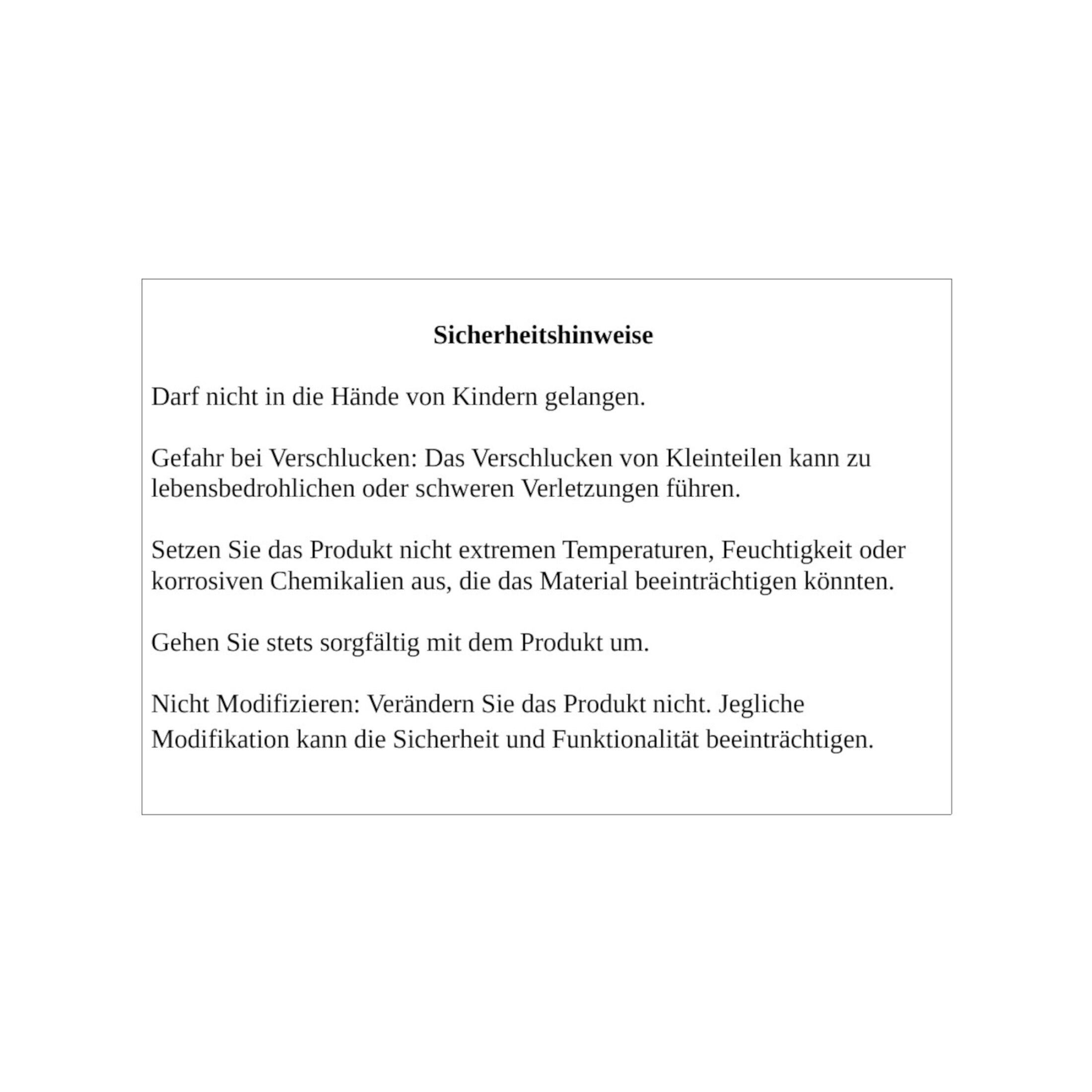

Informationen zur Produktsicherheit
