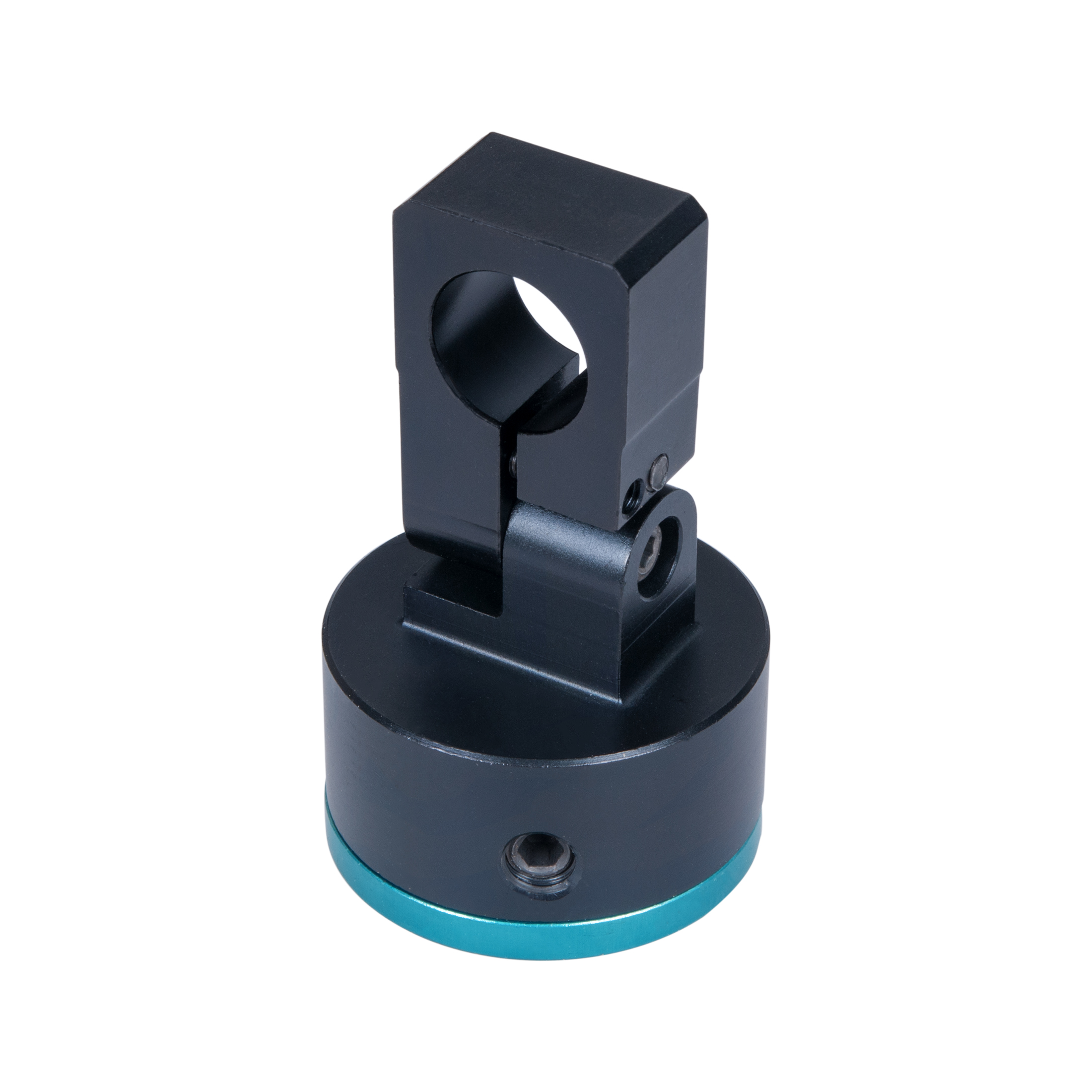

Magnet-Halterung für Lasermodul 15mm

Ø15mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 15mm

Hochwertige Magnet-Halterung in Industriequalität für Lasermodule mit einem Durchmesser von 15 mm. Die Halterung ist in allen Freiheitsgraden einstellbar. Der magnetische Standfuß erlaubt eine schnelle und unkomplizierte Befestigung auf ferromagnetischen Materialien, Oberflächen und Blechen wie z.B. an Maschinen, Sägen, Werkzeugen usw. Die Haltekraft beträgt 3 kg und erlaubt ein einfaches Umsetzen der Laserhalterung von Hand. Bei einer höher benötigten Haltekraft gibt es z.B. die MAGNETIC-MOUNT-PRO in unterschiedlichen Ausführungen mit einer Haltekraft von 65 kg. Die Gesamthöhe dieser Halterung beträgt 75 mm. Die Magnethalterung verfügt über eine fest aufgeklebte Gummibeschichtung auf der Unterseite welche ein Verrutschen des Magnetfußes sicher verhindert.

• Halterung für Lasermodule mit Durchmesser 15mm.
• Befestigung: Magnetischer Standfuß mit einer Haltekraft von 3 kg
• Das Lasermodul wird mit einer Klemmschraube in der Halterung fixiert. Der farbige Standfuß wird mit Hilfe von drei Inbusschrauben mit dem Mount verbunden.
• Material: Aluminium; Farbe: Schwarz
• Hochwertige Halterung für industrielle Anwendungen

Stammdaten

• EAN: 4055132018771
• Warentarifnummer: 90139080000

Technische Daten

• Betriebstemperatur: -20°C - 50 °C
• Lagertemperatur: -50°C - 70 °C

Elektrische Parameter

• Betriebsspannung: max 0 V DC

Mechanische Parameter

• Abmaße: Ø45x75 mm
• Material: Aluminium
• Gehäusefarbe: schwarz
• Gewicht: 141 g

Mount Parameter

• Gesamthöhe (h1): 75 mm
• Höhe bis Laserachse (h2): 60 mm
• Höhe des Fusses (h3): 25 mm
• Durchmesser Halterung (d1): Ø 15 mm
• Durchmesser Fuss (d2): Ø 45 mm
• Breite der Halterung (b): 26 mm
• Höhe der Halterung (g): 50 mm
• Höhe des Kopfes (k): 50 mm
• Tiefe der Halterung (t): 15 mm
• Drehwinkel alpha: 360 °
• Drehwinkel beta: ± 90 °
