€35.90*
Available, delivery time: 1-2 days
Product information "Line laser, red, 650 nm, 60 °, 5 mW, Ø9x21 mm, Laser Class 1, Focus adjustable, Cable length 140 mm"
Line lasermodule, red, 650nm, 5mW, 60°, class 1, focus adjustable, 3-5V DC, 9x21mm

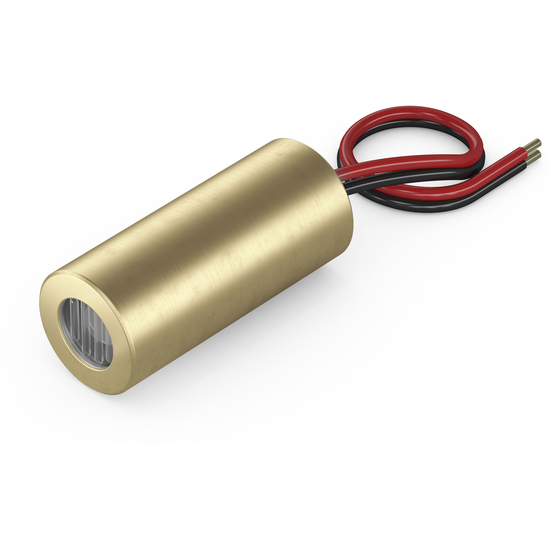

The type LH650-5-5(9x21)60-ADJ is a laser that projects a red laser line. This diode laser module measures 9x21mm. This laser module emits light of the wavelength 650nm. The fan angle of 60° generates a laser line of 1,1m length at a working distance of 1m. The operating voltage is 3 to 5 volts. This positioning laser is an universal tool for industry, hobby and trade. It reduces the effort that has to be put into positioning and alignment tasks. This module is laser class 1.
- Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
- Optische Leistung: 5mW (Laserklasse 1); Fokus einstellbar
- Kompakte Bauform: 9x21mm; Öffnungswinkel: 60°; Achsabweichung: bis zu 3,0°
- Der Öffnungswinkel (60°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 1,1m.
- Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Stromversorgung 3V bis 5V. Zur Stromversorgung können Sie z.B. unser Picotronic Batteriepack 3V oder das Netzteil Picotronic LFNT-3 verwenden.
Accessesories
Magnetic Mount for Lasermodul 12mm
Ø9mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 9mm
Magnetic Mount for Lasermodul 9mm
09mm(48x86) MAGNETIC-MOUNT-PRO für Lasermodule mit Durchmesser 9mm
Bracket for Lasermodule 9mm
Ø9mm(25x67) Halterung-Ballhead für Lasermodule mit Durchmesser 9mm
Mount for Lasermodul 9mm
Ø9mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 9mm
Power supply 3V DC (1200mA)
Netzteil, Ausgang: 3V DC, offene Kabelenden, Betriebsspannung: 100-240V AC
Picotronic accessory PICO-LENS-CLEANING-PEN-MICRO
certified Laser Safety Eyewear PICO-LPG-635-660 according to DIN EN 207, suitable for red wavelengths >630 - 700 nm, comfortable fit over prescription glasses or alone, side-shields for wide field of view, for laserwelding, lasercutting, lasermarking, laserengraving, cosmetic applications, Research and Development
Main Data
- EAN: 4055132004828
- Warranty: 1 years
- Customs tariff number: 90132000000
Technical Parameters
- Lifetime: > 10,000 h
- Operating Temperature: -10°C - 40 °C
- Storage Temperature: -40°C - 80 °C
Optical Parameters
- Beam Shape: Line
- Optical Power: 5 mW
- Laser Class: 1
- Divergence: H - 1.0 mrad
- Fan Angle: 60 °
- Line Thickness: adjustable
- Operating Distance: 3 m
- Optics: acryl lense
- Laser technology: Single Mode Diode
- Focus: adjustable
Electrical Parameters
- Potential of Housing: VDD(+)
- Operating Voltage: 3 - 5 V DC
- Operating Current: 15 - 60, typ 30 mA
- Cable color positive: red
- Cable color GND: black
- Power Supply: Power Supply with stripped/tinned wires, Output: 3.3V DC, Input: 100-240V AC, 50-60Hz, Output Power: 3.3W max.
Mechanical Parameters

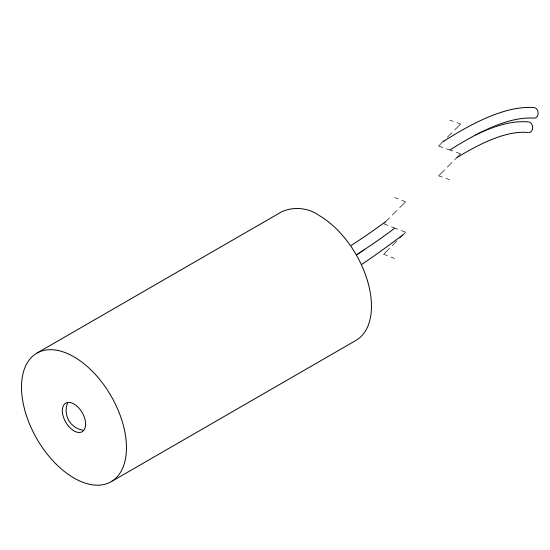

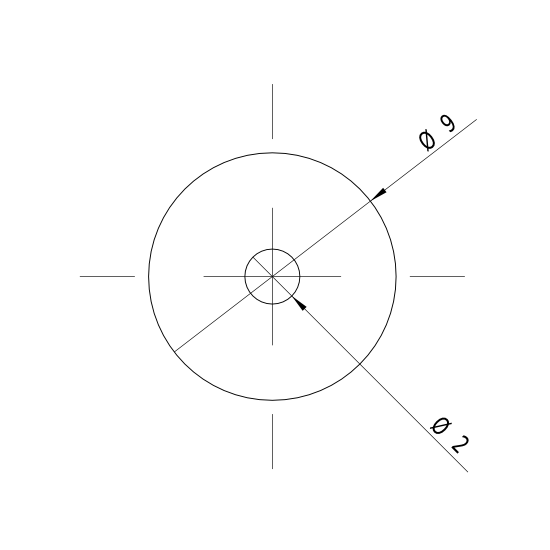

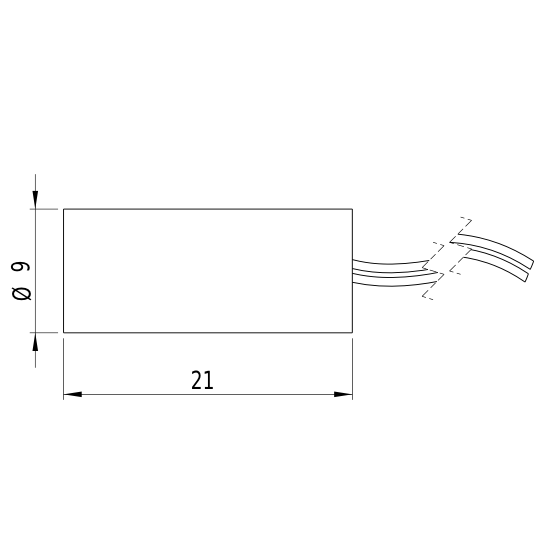

- Size: Ø9x21 mm
- Material: Brass
- Cable length: 140 mm
- Wire type: Belden, Typ 1007, 26AWG
- Output Aperture: 6 mm
- Weight: 7.3 g
- Stripping of wire: 5 mm
![](https://www.holosun.eu/media/26/f2/92/1564068255/a.de_logo_RGB_online_weiss.jpg)
Optische Diodenleistung: | 5 mW |
---|
